CNC-Fräsmaschine Aufbau

CNC-Fräsmaschine Aufbau: Ein Detaillierter Leitfaden

Eine CNC-Fräsmaschine (Computerized Numerical Control) ist ein hochpräzises Werkzeug, das zur automatisierten Bearbeitung von Werkstücken in verschiedenen Materialien eingesetzt wird. Diese Maschinen sind essenziell in der modernen Fertigung, da sie komplexe Formen und Designs mit hoher Genauigkeit und Wiederholbarkeit herstellen können. In diesem umfassenden Leitfaden werden wir den Aufbau und die Funktionsweise einer CNC-Fräsmaschine detailliert erläutern, die verschiedenen Komponenten untersuchen und auf die Arbeitsweise eingehen.

Grundlagen der CNC-Fräsmaschine

Eine CNC-Fräsmaschine basiert auf dem Prinzip der subtraktiven Fertigung, bei der Material von einem Rohling entfernt wird, um die gewünschte Form zu erzeugen. Im Gegensatz zu traditionellen Fräsmaschinen, die manuell bedient werden, erfolgt die Steuerung bei CNC-Maschinen computergestützt. Der Computer erhält seine Anweisungen über sogenannte G-Codes, die den Werkzeugpfad und die Bearbeitungsparameter definieren.

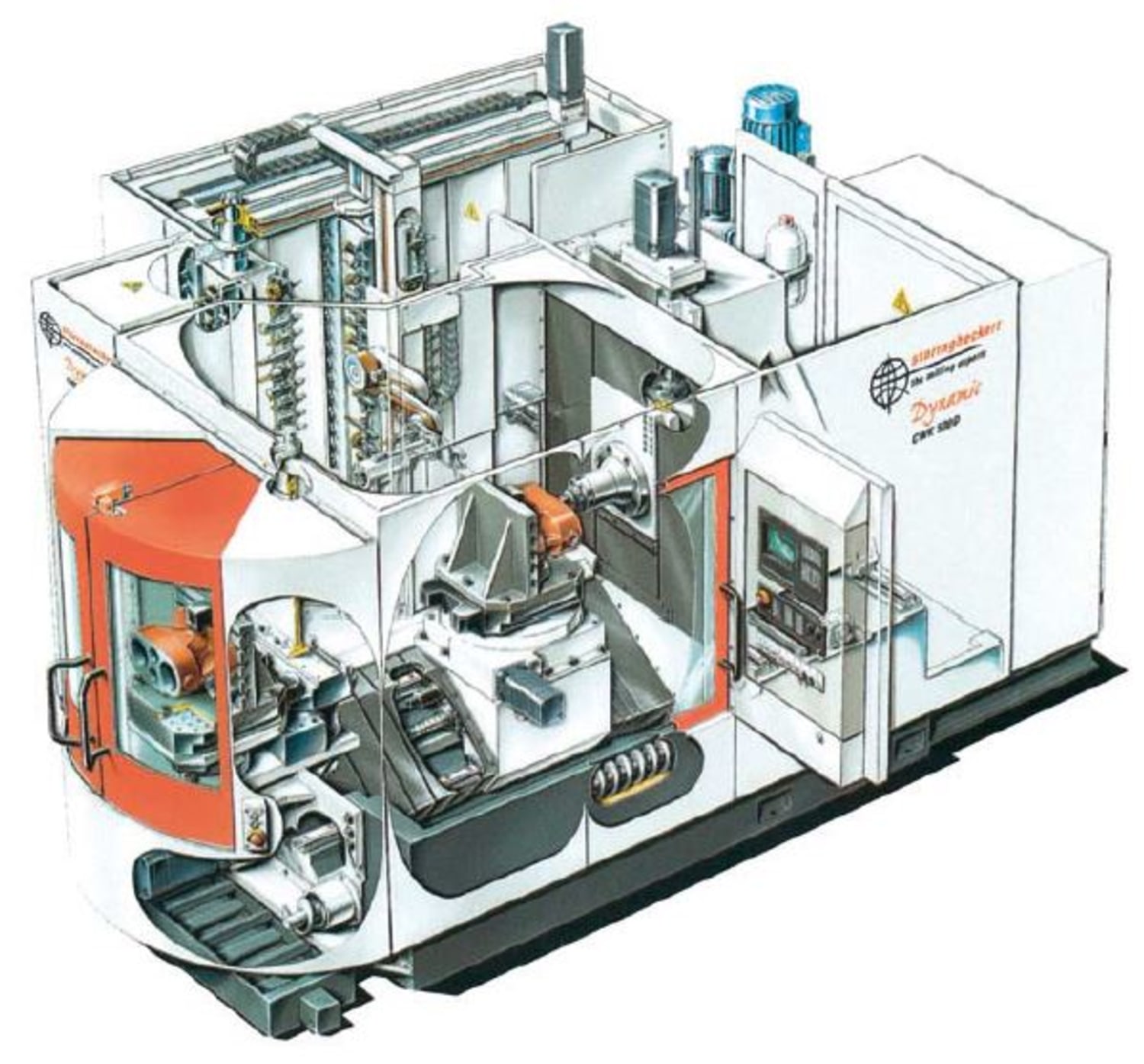

Komponenten einer CNC-Fräsmaschine

Der Aufbau einer CNC-Fräsmaschine besteht aus mehreren wesentlichen Komponenten, die zusammenarbeiten, um präzise und komplexe Bearbeitungen durchzuführen.

1. Maschinenbett

Das Maschinenbett ist die Basis der CNC-Fräsmaschine und trägt alle anderen Komponenten. Es ist in der Regel aus Gusseisen oder anderen stabilen Materialien gefertigt, um Vibrationen während des Betriebs zu minimieren und die Stabilität zu gewährleisten. Das Maschinenbett ist entscheidend für die Genauigkeit der Bearbeitung.

2. Führungen und Schlitten

Die Führungen und Schlitten dienen zur Bewegung des Werkstücks und des Werkzeugs in den verschiedenen Achsen. CNC-Fräsmaschinen verfügen typischerweise über drei bis fünf Achsen (X, Y, Z, und ggf. A und B), die eine präzise Positionierung ermöglichen. Die Führungen bestehen meist aus gehärtetem Stahl und sind mit Kugelumlaufspindeln oder Linearmotoren gekoppelt, um eine reibungslose und genaue Bewegung zu gewährleisten.

3. Spindel

Die Spindel ist das Herzstück der CNC-Fräsmaschine und treibt das Werkzeug an. Die Spindel dreht sich mit hoher Geschwindigkeit und überträgt die Schneidkraft auf das Werkstück. Die Spindeldrehzahl kann je nach Anforderung der Bearbeitung und des Materials variiert werden. Hochwertige Spindeln sind oft mit einer automatischen Werkzeugwechselfunktion ausgestattet, um die Effizienz zu steigern.

4. Werkzeughalter und Werkzeuge

Der Werkzeughalter befestigt die Schneidwerkzeuge an der Spindel. Die Auswahl des richtigen Werkzeugs ist entscheidend für die Qualität und Effizienz der Bearbeitung. Zu den gängigen Werkzeugtypen gehören Fräser, Bohrer, Reibahlen und Gewindebohrer, die je nach Bearbeitungsaufgabe ausgewählt werden.

5. Steuerungseinheit

Die Steuerungseinheit ist das Gehirn der CNC-Fräsmaschine. Sie interpretiert die G-Codes und steuert die Bewegungen der Achsen, die Drehzahl der Spindel und die Vorschubgeschwindigkeit. Moderne Steuerungseinheiten sind oft mit leistungsfähigen Prozessoren und umfangreicher Software ausgestattet, um auch komplexe Bearbeitungsaufgaben zu bewältigen.

6. Kühl- und Schmiermittelversorgung

Die Kühl- und Schmiermittelversorgung ist entscheidend, um die Lebensdauer der Werkzeuge zu verlängern und die Qualität der bearbeiteten Oberfläche zu verbessern. Das Kühlmittel verhindert eine Überhitzung des Werkzeugs und des Werkstücks, während das Schmiermittel die Reibung reduziert und die Werkzeugleistung optimiert.

7. Spannsystem

Das Spannsystem fixiert das Werkstück sicher auf dem Maschinentisch. Dies ist entscheidend, um Vibrationen zu minimieren und die Präzision der Bearbeitung zu gewährleisten. Spannsysteme können mechanisch, hydraulisch oder pneumatisch betrieben werden.

Arbeitsweise einer CNC-Fräsmaschine

Der Arbeitsprozess einer CNC-Fräsmaschine kann in mehreren Schritten beschrieben werden:

1. Vorbereitung und Programmierung

Zunächst wird das Werkstück vorbereitet und auf dem Maschinentisch eingespannt. Anschließend wird das Bearbeitungsprogramm erstellt, entweder durch direkte Eingabe der G-Codes oder durch die Verwendung von CAD/CAM-Software, die die gewünschten Formen und Konturen generiert und die entsprechenden Codes automatisch erstellt.

2. Einrichten der Maschine

Das Werkzeug wird in den Werkzeughalter eingespannt, und die Maschine wird eingerichtet. Dies umfasst die Einstellung der Nullpunkte (Referenzpunkte) für jede Achse, die Auswahl der geeigneten Werkzeuge und das Festlegen der Bearbeitungsparameter wie Drehzahl und Vorschub.

3. Bearbeitung

Sobald die Maschine eingerichtet und das Programm geladen ist, startet der Bearbeitungsprozess. Die Steuerungseinheit führt die Maschine präzise entlang des vorgegebenen Werkzeugpfads, während die Spindel das Material abträgt. Während des Prozesses überwacht die Steuerungseinheit kontinuierlich die Position der Achsen und passt die Bewegungen entsprechend an.

4. Nachbearbeitung und Inspektion

Nach Abschluss der Bearbeitung wird das Werkstück inspiziert, um sicherzustellen, dass es den Spezifikationen entspricht. Gegebenenfalls können Nachbearbeitungen wie Entgraten oder Polieren durchgeführt werden, um die Oberfläche zu verfeinern.

Vorteile der CNC-Fräsmaschine

Eine CNC-Fräsmaschine bietet zahlreiche Vorteile gegenüber traditionellen Fräsmaschinen:

Hohe Präzision: CNC-Fräsmaschinen arbeiten mit extrem hoher Genauigkeit, was insbesondere bei der Herstellung komplexer Formen und enger Toleranzen wichtig ist.
Automatisierung: Da die Maschinen computergesteuert sind, können sie ohne ständige Überwachung durch einen Bediener arbeiten. Dies reduziert die Arbeitskosten und erhöht die Effizienz.
Wiederholbarkeit: Einmal programmierte Abläufe können beliebig oft wiederholt werden, ohne dass es zu Abweichungen kommt.
Vielseitigkeit: CNC-Fräsmaschinen können eine Vielzahl von Materialien bearbeiten, darunter Metalle, Kunststoffe, Holz und Verbundwerkstoffe.
Flexibilität: Durch die Möglichkeit, schnell zwischen verschiedenen Programmen zu wechseln, können CNC-Fräsmaschinen flexibel in der Produktion eingesetzt werden.

Anwendungsbereiche von CNC-Fräsmaschinen

CNC-Fräsmaschinen werden in einer Vielzahl von Industrien eingesetzt:

Automobilindustrie

In der Automobilindustrie werden CNC-Fräsmaschinen zur Herstellung von präzisen Teilen wie Motorblöcken, Getrieben und anderen mechanischen Komponenten verwendet.

Luft- und Raumfahrt

In der Luft- und Raumfahrtindustrie sind CNC-Fräsmaschinen unerlässlich für die Herstellung von hochpräzisen Bauteilen, die extremen Belastungen und Toleranzen standhalten müssen.

Medizintechnik

Die Medizintechnik nutzt CNC-Fräsmaschinen zur Herstellung von Implantaten, chirurgischen Instrumenten und anderen medizinischen Geräten, bei denen höchste Präzision gefordert ist.

Werkzeug- und Formenbau

Im Werkzeug- und Formenbau sind CNC-Fräsmaschinen entscheidend für die Herstellung von Formen und Werkzeugen, die in der Massenproduktion verwendet werden.

Fazit

Der Aufbau einer CNC-Fräsmaschine ist komplex und durchdacht, um eine präzise, automatisierte Bearbeitung von Werkstücken zu ermöglichen. Mit ihrer Vielseitigkeit und Genauigkeit sind CNC-Fräsmaschinen aus der modernen Fertigung nicht mehr wegzudenken. Die richtige Auswahl und Konfiguration der Maschine, kombiniert mit einer sorgfältigen Programmierung und Wartung, garantiert eine effiziente und präzise Produktion in einer Vielzahl von Industrien.

Kohleschichtwiderstand: Aufbau, Eigenschaften & Anwendungsbereiche – umfassender Leitfaden

Kohleschichtwiderstand - Der umfassende Leitfaden

Elektroniker und Ingenieure stoßen früher oder später auf den Begriff Kohleschichtwiderstand – ein Standardbauelement in vielen Schaltungen. Doch was genau verbirgt sich dahinter, und wann ist er sinnvoll einzusetzen? In diesem Blogbeitrag erkläre ich dir:

den Aufbau und das Funktionsprinzip
die technischen Kenngrößen
Vor- und Nachteile
Anwendungsfälle
Vergleiche zu anderen Widerstandstypen
sowie Tipps zur Auswahl und Verwendung

Lass uns direkt eintauchen.

1. Was ist ein Kohleschichtwiderstand?

Ein Kohleschichtwiderstand ist ein Typ von Schichtwiderstand (Filmwiderstand), bei dem die Widerstandsschicht aus einer Kohlenstoffschicht besteht. Schichtwiderstände allgemein werden dadurch charakterisiert, dass das Widerstandsmaterial als dünne Schicht auf einen Träger aufgebracht wird.

Bei einem Kohleschichtwiderstand wird durch verschiedene Verfahren – oft Pyrolyse – eine dünne Kohlenstoffschicht auf ein isolierendes Substrat (häufig Keramik) aufgebracht. Anschließend wird eine spiralförmige Struktur in die Schicht eingebracht (z. B. mittels Laser), um die Widerstandsbahn zu vergrößern und damit den gewünschten Widerstandswert zu erzielen.

Das Grundprinzip: Je länger der Stromweg – und je kleiner der Querschnitt – desto höher der Widerstand. Die Helixstruktur macht genau das: Sie verlängert den Weg und reduziert effektiv den leitenden Querschnitt.

2. Historischer Hintergrund und Entwicklung

Kohleschichtwiderstände haben eine lange Tradition in der Elektronik. Schon seit der Mitte des 20. Jahrhunderts wurden sie weit verbreitet eingesetzt und waren über Jahrzehnte hinweg eine kostengünstige Standardlösung.

Mit dem technischen Fortschritt traten jedoch neue Typen wie Dickschicht- und Metallschichtwiderstände auf den Plan, die oft bessere Genauigkeit, Stabilität und thermische Eigenschaften bietet. Trotzdem sind Kohleschichtwiderstände noch heute relevant, besonders in Anwendungen, bei denen Kosten, Robustheit oder bestimmte elektrische Eigenschaften im Vordergrund stehen.

3. Aufbau und Fertigung

Der typische Aufbau eines Kohleschichtwiderstands umfasst mehrere Bestandteile:

Trägersubstrat: Meist ein keramischer Zylinder oder Stab, der isolierend ist.
Kohlenstoffschicht: Aufgebracht durch Pyrolyse eines Kohlenwasserstoffgases, z. B. Methan, bei hohen Temperaturen.
Helixstruktur: In die Schicht wird eine spiralförmige Einschnürung eingebracht, um die Widerstandsbahn zu verlängern und damit den gewünschten Widerstandswert zu erzielen.
Metallische Endkappen / Kontakte: An den Enden werden metallische Kontaktflächen angebracht, die mit Anschlussdrähten versehen sind.
Schutzbeschichtung: Um die Widerstandsschicht vor Umwelteinflüssen zu schützen (z. B. Feuchtigkeit, mechanische Belastung), wird oft eine Lackschicht oder ein Isolierüberzug verwendet.

In der Fertigung wird die Kohlenstoffschicht typischerweise zwischen 10 nm bis zu einigen Mikrometern dick. Die Spirale (Helix) sorgt dafür, dass unterschiedliche Widerstandswerte realisierbar sind.

4. Technische Kenngrößen & Spezifikationen

Damit ein Kohleschichtwiderstand in einer Schaltung zuverlässig funktioniert, sind mehrere Parameter zu beachten:

4.1 Nennwiderstand & Toleranz

Der Nennwert ist der nominale Widerstandswert, z. B. 1 kΩ, 10 kΩ etc.
Die Toleranz gibt an, wie stark der tatsächliche Widerstandswert vom Nennwert abweichen darf (z. B. ±5 %, ±10 %). Viele Standard-Kohleschichtwiderstände haben Toleranzen von 2 % bis 10 %.

4.2 Temperaturkoeffizient (TK bzw. TCR)

Der Temperaturkoeffizient (engl. TCR, temperature coefficient of resistance) drückt aus, wie stark der Widerstand bei Änderung der Temperatur variiert. Bei Kohleschichtwiderständen liegt der TCR typischerweise bei etwa –200 bis –1.200 ppm/K (parts per million pro Kelvin) – also ein negativer Verlauf: mit steigender Temperatur sinkt der Widerstand.

4.3 Belastbarkeit (Leistung)

Die Leistung, die der Widerstand dauerhaft vertragen kann, ist begrenzt durch die Wärmeabfuhr. Typische Werte bei Kohleschichttypen sind:

0,1 Watt
0,25 Watt
0,5 Watt
1 Watt
2 Watt

Im Handel werden axial liegende Widerstände mit diesen Nennleistungen angeboten.

Ein Beispiel: Ein Kohleschichtwiderstand 1 kΩ mit 0,25W Nennleistung.

4.4 Betriebsspannung & Spannungsbelastbarkeit

Die zulässige Betriebsspannung ist nicht nur durch den Widerstand und die Leistung begrenzt, sondern auch durch die Isolation und den Abstand der Kontakte. Bei Standardtypen reicht sie häufig bis etwa 200 bis 600 Volt, abhängig von Bauart und Umweltbedingungen.

4.5 Rauschen & Nichtlinearität

Kohleschichtwiderstände neigen stärker zu Rauschen und zum sogenannten „Funkensprung“-Verhalten (wenn bei stärkeren Spannungen nicht-lineares Verhalten auftritt). Aus diesem Grund sind sie in präzisen oder rauscharmen Anwendungen oft weniger geeignet.

4.6 Langzeitstabilität & Alterung

Im Laufe der Zeit kann sich der Widerstandswert verändern, insbesondere durch Alterung, Temperaturzyklen, Feuchtigkeit oder thermische Belastung. Kohleschichttypen weisen tendenziell eine höhere Drift als hochwertigere Typen wie Metallschichtwiderstände.

Die Ausfallrate (Reliability) und Stabilität sind bei Kohleschichtwiderständen höher als bei manchen anderen Bauelementen, jedoch deutlich schlechter als bei Metallschichttypen.

5. Vor- und Nachteile im Überblick

Vorteil	Nachteil
Günstige Herstellungskosten	Relativ schlechte Toleranz (2–10 %)
Robust gegen Spannungsspitzen	Relativ hoher Temperaturkoeffizient
Unempfindlich gegenüber Induktivität	Höheres Rauschen / Nichtlinearität
Viele Standardwerte verfügbar	Schlechtere Langzeitstabilität
Gut für allgemeine Anwendungen	Weniger geeignet für Hochpräzisions-Schaltungen

Vorteile im Detail:

Kosten: Kohleschichtwiderstände sind oft sehr preiswert und wirtschaftlich in der Massenfertigung.
Robustheit gegenüber Impulsen: Bei kurzen Überspannungsspitzen kann ein Kohleschichtwiderstand oft mehr aushalten, bevor er durchbrennt.
Breite Auswahl: Große Bandbreite an Widerstandswerten und Leistungen.
Einfacher Aufbau: Der Herstellungsprozess ist verhältnismäßig unkompliziert.

Nachteile im Detail:

Ungenauigkeit / Toleranz: Viele Typen haben vergleichsweise hohe Toleranzen (z. B. ±5 % oder ±10 %).
Temperaturabhängigkeit: Der Widerstandswert schwankt sichtbar bei Temperaturänderungen.
Rauschen / Nichtlinearität: Bei hohen Spannungen und Strömen kann das Verhalten von idealem Widerstand abweichen.
Langzeitdrift: Besonders unter Stressbedingungen (Hitze, Feuchtigkeit) kann der Widerstandswert sich verschieben.

6. Vergleich: Kohleschicht vs. Dickschicht vs. Metallschicht

Um zu entscheiden, ob ein Kohleschichtwiderstand sinnvoll ist, lohnt der Blick auf Alternativen:

6.1 Dickschichtwiderstände

Aufbau: Widerstandspaste (z. B. Rutheniumdioxid) wird im Siebdruck aufgebracht und gebrannt.
Toleranz: typischerweise von 0,1 % bis 5 %.
Temperaturkoeffizient: oft ±50 bis ±300 ppm/K, also deutlich stabiler als bei Kohleschichttypen.
Stabilität: Besser im Langzeitverhalten bei normalen Bedingungen.
Kosten: etwas höher als Kohleschicht, aber in großen Stückzahlen oft wettbewerbsfähig.
Einsatz: Häufig in Standardanwendungen, Leiterplattenbestückung (SMD-Versionen), wo Präzision und Stabilität mehr gefordert sind.

6.2 Metallschicht- / Dünnschichtwiderstände

Aufbau: Sehr dünne Metallschicht (oft NiCr, Tantalnitrid etc.), auf ein Substrat gesputtert oder abgeschieden.
Toleranz: häufig 0,005 % bis 1 %.
Temperaturkoeffizient: typischerweise ±2 bis ±50 ppm/K – sehr stabil.
Rauschen / Nichtlinearität: deutlich besser, geringeres Rauschen.
Langzeitstabilität: Sehr hohe Präzision über lange Zeiträume.
Kosten: teurer, besonders bei geringeren Stückzahlen oder hohen Spezifikationen.
Einsatz: Präzisionsmessung, kalibrierte Elektronik, High-End-Schaltungen.

Fazit Vergleich:
Wenn du eine Anwendung mit mittlerer Genauigkeit brauchst und Kosten eine Rolle spielen, kann ein Kohleschichtwiderstand durchaus sinnvoll sein. Für anspruchsvolle, stabile oder präzise Systeme greift man eher zu Dick- oder Metallschichttypen.

7. Typische Anwendungsbereiche

Kohleschichtwiderstände finden sich heute in zahlreichen Anwendungen, in denen ihre Eigenschaften ausreichend oder sogar vorteilhaft sind:

Allgemeine Elektronik / Archivgeräte: In preisbewussten Geräten oder bei Reparaturen älterer Schaltungen werden Kohleschichttypen oft verwendet.
Steuer- & Regeltechnik: Wo keine extrem hohe Präzision nötig ist, aber eine robuste Komponente gewünscht wird.
Audio- und Klangtechnik: In manchen Fällen wegen ihrer bestimmten Charakteristik (z. B. bei Verzerrungsverhalten) eingesetzt — allerdings mit Nachteilen im Rauschen.
Versorgungsschaltungen / Stromentzüge: Als Pull-Down, Pull-Up oder Entladungswiderstand, wo hohe Präzision nicht zwingend notwendig ist.
Ersatzteile / Retro-Elektronik: Bei Reparaturen klassischer Geräte, wo originalgetreue Bauteile erwartet werden.

8. Auswahlkriterien & Tipps für den Einsatz

Wenn du einen Kohleschichtwiderstand einsetzen willst, achte auf folgende Punkte:

Leistung vs. Abmessung: Die Nennleistung bestimmt oft die Baugröße. Stelle sicher, dass der Widerstand genügend Fläche bzw. Volumen zur Wärmeabgabe hat.
Toleranz passend wählen: Wähle Toleranz so, dass sie für deine Schaltung ausreicht – zu enge Toleranzen treiben Kosten.
Temperaturkoeffizient berücksichtigen: In Umgebungen mit großen Temperaturschwankungen kann der Widerstand stark variieren.
Spannungsbelastbarkeit prüfen: Achte darauf, dass der Widerstand bei der maximalen Spannung nicht durchschlägt oder deformiert.
Schutzbeschichtung / Verguss: In feuchten oder aggressiven Umgebungen ist eine gute Schutzbeschichtung wichtig.
Einbaurichtung & Wärmeverteilung: Im Layout möglichst so planen, dass Wärme abgeleitet wird, z. B. durch größere Leiterbahnen oder kühlende Umgebung.
Vorsicht beim Löten: Lötwärme kann den Widerstandswert beeinflussen – Lötzeit begrenzen, gegebenenfalls Vorwärmen oder Wärmesenken einsetzen.
Alterung einkalkulieren: Bei kritischen Anwendungen ggf. Sicherheitsreserve oder regelmäßige Kalibrierung einplanen.

9. Beispielwerte und Produktbeispiele

Ein typisches Beispiel aus dem Handel:

RS PRO Kohleschichtwiderstand, 22 Ω, ±5 %, 0,5 W – gute Grundspezifikation für viele Standardanwendungen.
Kohleschichtwiderstand 1 kΩ, 0,25 W – weit verbreiteter Standardwert.
Kohleschicht-Sortiment E24 (1 Ω bis 10 MΩ, je 10 Stück) – ideal, wenn man viele Werte im Vorrat haben möchte.

Solche Produktbeispiele zeigen typischerweise die üblichen Spezifikationen wie Toleranz, Leistung, Bauform und Temperaturbereich.

10. Typische Fehler & Vorsichtsmaßnahmen

Überbelastung: Wird die zulässige Leistung überschritten, kann das Bauteil überhitzen, sich verformen oder zerstört werden.
Lötzeit überschreiten: Zu langes Erhitzen beim Löten kann den Widerstand dauerhaft verändern.
Unzureichende Kühlung: Besonders bei höheren Leistungen sollte Wärme gut abgeführt werden.
Ungeeigneter Toleranzwert: Wird zu eng gewählt, kann der Widerstand zu teuer oder nicht verfügbar sein.
Feuchtigkeits- / Umweltstress: Ohne ausreichende Schutzschichten kann Feuchtigkeit eindringen und Alterungsprozesse beschleunigen.
Nichtlinearität ignorieren: In Hochspannungs- oder Impulsanwendungen kann das Verhalten von idealem Widerstand abweichen.

11. Integration in Schaltungen & Designtipps

Bei Design von Leiterplatten (PCB) kann man den Widerstand so platzieren, dass thermische Einflüsse minimiert werden (z. B. Abstand zu Wärmequellen).
Für empfindliche Signale: Wenn möglich, sollte ein rauschärmerer Widerstandstyp verwendet werden (z. B. Metallschicht).
In Spannungsteiler- oder Messanordnungen ist wichtig, dass Widerstände möglichst nahe beieinander liegen hinsichtlich Temperatur und Umgebung, um Driftunterschiede zu minimieren.
Bei Layout – breite Leiterbahnen zur Abfuhr von Wärme, ggf. thermische Via-Anbindung.
In Hochspannungsstrecken ausreichenden Abstand zwischen Widerstand und Leiterbahn zu anderen Bauelementen einhalten.

12. Praxisbeispiele und Einsatzszenarien

Stellen wir uns zwei typische Beispiele vor:

Beispiel A – Netzteil / Ladegerät:
Ein kleiner Kohleschichtwiderstand wird als Entladungswiderstand parallel zu einem Lade- oder Filterkondensator eingesetzt. Dort reicht oft eine Toleranz von 5 % und eine moderate Leistung (z. B. 0,25 W). Da hier kein Präzisionswert gefordert ist, ist der Kohleschichttyp eine praktische und kostengünstige Lösung.

Beispiel B – Audiovorverstärker:
Wenn du in einer HiFi-Schaltung einen Widerstand im Signalweg einsetzen willst, können Rausch- und Nichtlinearitätseffekte kritisch werden. In solchen Fällen greift man eher auf Metallschichttypen zurück, um das Nebengeräusch minimal zu halten.

13. Zukünftige Entwicklungen & Trends

Mit fortschreitender Miniaturisierung und Anforderungen an Präzision bleibt der Kohleschichtwiderstand eher eine Randlösung. Dennoch könnte er in Spezialfällen weiterhin genutzt werden – z. B. in robusten, einfachen Schaltungen oder bei Legacy-Systemen.

Zukünftige Trends:

Verbesserte Kohlenstoffmaterialien / Nanowerkstoffe könnten bessere Stabilität oder geringeres Rauschen ermöglichen.
Hybridbauweisen: Kombination von Kohleschicht mit anderen Materialien, um Vorteile zu kombinieren.
Miniaturisierung / SMD-Versionen: Falls sich neue Techniken lohnen, könnten Kohleschichttypen auch in oberflächenmontierbarer Form weiterverwendet werden.

15. Fazit & Empfehlung

Der Kohleschichtwiderstand ist ein bewährtes, kostengünstiges elektronisches Bauelement mit klaren Stärken und Schwächen. Er eignet sich besonders dort, wo hohe Präzision, niedrige Rauschemissionen oder Stabilität unter extremen Bedingungen weniger kritisch sind. In modernen Schaltungen mit strengeren Anforderungen greifen viele Entwickler eher zu Dickschicht- oder Metallschichtwiderständen – doch das muss nicht heißen, dass Kohleschichttypen heute nutzlos sind. Für Hobbyelektronik, einfache Anwendungen oder bei Budgetrestriktionen bleibt er eine valable Option.

Wenn du in deinem Projekt überlegst, ob du einen Kohleschichtwiderstand verwenden solltest – prüfe Toleranz, Temperaturkoeffizient, Leistungsbedarf und Umweltbedingungen genau. Wo nötig, ziehe Alternativen in Betracht.

Bohren, Senken & Reiben - Techniken, Werkzeuge & praktische Tipps

1. Einordnung in die Fertigungstechnik / Zerspanen

1.1 Zerspanung und DIN-Norm

Bohren, Senken und Reiben gehören zur Gruppe des „Spanens mit geometrisch bestimmter Schneide“. Laut DIN 8580 / 8589 werden sie in Teil 2 zusammengefasst: Alle drei Verfahren nutzen eine geschlossene kreisförmige Schnittbewegung und eine Vorschubbewegung entlang der Werkzeugachse.

Der Unterschied liegt hauptsächlich in der Zielsetzung und im Grad der Präzision:

Bohren ist primär ein Schruppverfahren, das auch ins Volle arbeiten kann.
Senken dient zur Nachbearbeitung: Entgraten, Kegelflächen, zylindrische Fasen.
Reiben bringt die höchste Genauigkeit und Oberflächengüte, korrigiert aber keine Lagefehler mehr.

1.2 Vergleich erreichbarer Genauigkeit

Verfahren	Typische ISO-Toleranz	Oberflächenrauheit Rz (typisch)	Charakteristik
Bohren	IT15 bis IT11 (in Sonderfällen)	Rz ~ 80 µm	Grobe Bohrung, relativ geringe Genauigkeit
Senken	IT10 bis IT7 (in Abhängigkeit)	Rz ~ 20 µm	Nachbearbeitung der Bohrung, z. B. Entgraten
Reiben	IT6 bis IT5	Rz ~ 8 µm	Feingang, höchste Präzision & Oberfläche

Diese Tabelle verdeutlicht: Die Kombination aus Bohren → Senken → Reiben erlaubt, für viele Anwendungsfälle kosteneffizient eine sehr gute Präzision zu erzielen.

2. Bohren – Grundlagen und Details

2.1 Definition und Funktionsweise

Bohren ist ein spanabhebendes Verfahren, bei dem ein rotierendes Werkzeug – meist ein Spiralbohrer – entlang seiner Achse (Vorschub) in ein Werkstück eintaucht, um ein Loch zu erzeugen. Die Schnittbewegung ist kreisförmig, während die Vorschubbewegung linear entlang der Bohrachse erfolgt.

Das Besondere: Die Drehachse der Schneide bleibt konstant zum Werkstück, und nach einer vollen Umdrehung landet dieselbe Schneide wieder an derselben Stelle (nur tiefer).

2.2 Bohrwerkzeuge und Geometrien

Der Standard-Bohrer ist der Spiralbohrer. Die wichtigsten Merkmale sind:

Spitzenwinkel (meist 118°), wichtig zur Spanbildung und Zentrierung
Hauptschneiden (führen das Schneiden durch) und Nebenschneiden (glätten die Lochwand)
Spannuten, um Späne abzutransportieren und Kühlmittel zuzuführen

Je nach Werkstoff und gewünschten Eigenschaften wählt man unterschiedliche Drallwinkel (weichere Materialien → flacherer Drall, harte Werkstoffe → kleinerer Drallwinkel).

2.3 Betriebsparameter: Drehzahl, Schnittgeschwindigkeit, Vorschub

Die Schnittgeschwindigkeit $v_c$ beim Bohren ist relativ hoch, abhängig vom Material und Werkzeug. Beim Reiben ist sie deutlich niedriger.
Der Vorschub $f$ (kann in mm/U angegeben sein) hängt vom Bohrungsdurchmesser, Material und Werkzeug ab.
Die richtige Kombination ist entscheidend, um Überhitzung, Werkzeugverschleiß oder schlechte Oberflächen zu vermeiden.

2.4 Anwendungsfälle und Einschränkungen

Mit dem Bohren lassen sich Durchgangs- und Sackbohrungen herstellen.
Bohren ist relativ günstig und schnell, aber in Bezug auf Maß- und Formgenauigkeit sowie Oberfläche eingeschränkt.
Für präzise Anwendungen reicht Bohren allein oft nicht aus — hier kommen Senken und Reiben ins Spiel.

3. Senken – Die gezielte Nachbearbeitung

3.1 Was ist Senken?

Senken gehört ebenfalls zur Klasse Bohren/Senken/Reiben in DIN 8589. Es handelt sich um ein spanendes Verfahren, das zur Nach- oder Weiterbearbeitung bereits vorhandener Bohrungen verwendet wird. Ziel ist es, senkrechte Flächen (Plansenken), Kegelflächen (z. B. für Senkkopfschrauben), Entgraten oder zylindrische Fasen zu erzeugen.

3.2 Werkzeuge beim Senken

Versenker / Senkbohrer: Kegelsenker (für Schrauben, Nieten), Flachsenker (für glatte Flächen), Zapfensenker, Profilsenker.
Material meist Schnellarbeitsstahl oder Hartmetall.
Varianten: Aufstecksenker, Spiralsenker, kombinierte Werkzeuge.

3.3 Parameter und Besonderheiten beim Senken

Im Vergleich zum Bohren wird oft mit niedrigerer Schnittgeschwindigkeit gearbeitet, um bessere Oberflächen und geringeres Werkzeugverschleiß zu erzielen.
Der Vorschub kann variieren — oft geringer als beim Bohren, je nach Werkstoff und Werkzeug.
Beim Senken ist eine gute Werkzeugführung wichtig, um gleichmäßige Flächen und korrekte Winkel zu erhalten.

3.4 Typische Einsatzszenarien

Senkung für Schraubenköpfe (z. B. Senkkopf-Schrauben), damit der Schraubenkopf bündig sitzt
Entgraten von Bohrungskanten, um scharfe Kanten zu vermeiden
Fasenbearbeitung an Bohrungsrändern
Kombination mit Bohren & Reiben: Das Senken bereitet die Bohrung ideal vor für das anschließende Reiben.

4. Reiben – Feintuning mit Präzision

4.1 Definition & Zielsetzung

Das Reiben ist ein spanendes Fertigungsverfahren gemäß DIN 8589-2, bei dem bereits vorgefertigte Bohrungen mit geringer Spanungsdicke fein nachbearbeitet werden. Das Ziel: Maßgenauigkeit, Formgenauigkeit und eine hohe Oberflächengüte (Feingang).

Wichtig: Reiben kann keine Lagefehler mehr korrigieren — das heißt, die Bohrungsachse muss bereits sehr gut positioniert sein.

4.2 Verfahren und Varianten

Man unterscheidet vor allem:

Rundreiben für zylindrische Bohrungen
Profilreiben, z. B. für kegelige Passungen oder spezielle Innenformen

4.3 Werkzeug: Reibahle

Reibahlen bestehen meist aus Schnellarbeitsstahl oder Hartmetall.
Sie verfügen über einen vorderen Teil, der die Hauptspanungsarbeit verrichtet, und einen hinteren Teil, der die Fläche verfeinert.
Die ungleiche Zahnteilung verhindert Schwingungen und Rattermarken.
Es gibt einstellbare Reibahlen oder Reibahlen mit Führungsleisten.

4.4 Prozessparameter beim Reiben

Schnittgeschwindigkeit $v_c$ : typischerweise niedrig, z. B. 3 bis 28 m/min (je nach Material und Durchmesser)
Vorschub: oft im Bereich 0,04 mm bis 1,2 mm pro Umdrehung, abhängig von Material, Bohrungsdurchmesser und gewünschter Qualität.
Reibzugabe: der Unterschied zwischen Vorbohrungsdurchmesser und Endmaß (z. B. 0,1 mm – 0,6 mm, in Sonderfällen bis 0,8 mm)
Einsatz von Kühlschmierstoffen oder Schmierung ist essenziell, um Reibung, Wärme und Werkzeugverschleiß zu reduzieren.

4.5 Vorteile und Grenzen des Reibens

Vorteile:

Sehr hohe Maß- und Formgenauigkeit
Exzellente Oberflächenqualität
Geringe Nacharbeit nötig

Grenzen / Nachteile:

Keine Korrektur von Lagefehlern
Spanungsdicke ist stark begrenzt
Wenig Materialabtrag pro Durchgang möglich
Empfindlich gegenüber exakten Einstellungen und Führung

5. Prozesskette: Bohren → Senken → Reiben – optimaler Workflow

5.1 Logischer Ablauf und Einsatzreihenfolge

Vorbohren / Bohren: Erzeuge die grobe Bohrung mit ausreichendem Restmaß
Senken: Entgraten, Fasen erzeugen, Schraubensenkung
Reiben: Endmaß und Oberflächenfeinschliff

Durch diese Abfolge nutzt man die Vorteile jedes Verfahrens optimal: Bohren liefert schnelles Arbeiten, Senken bereitet die Geometrie vor, Reiben bringt die Feinheit.

5.2 Beispiel – Herstellung einer Durchgangsbohrung für Bolzenverbindung

Schritt 1: Bohren des Durchgangslochs für den Bolzen
Schritt 2: Senken an beiden Bohrungsöffnungen zum Entgraten
Schritt 3: Reiben zur Feinbearbeitung, Maßgenauigkeit und gute Oberfläche sicherstellen

5.3 Tipps für optimale Prozesssteuerung

Übermaß / Zugabe: Wähle ausreichende Reibzugabe, aber nicht zu groß
Passende Werkzeugführungen: Reibahlen müssen stabil geführt werden, um Auslenkung zu vermeiden
Optimale Kühlung & Schmierung: Gerade beim Reiben wichtig
Werkstoffkenntnis: Harte, spröde Werkstoffe benötigen oft geringere Vorschübe, spezielle Werkzeuge
Kontinuierliche Kontrolle: Zwischendurch messen, Justieren

6. Auswahl der Werkstoffe & Einflussfaktoren

6.1 Werkstoffe & Zerspanbarkeit

Je nach Material (z. B. Stahl, Aluminium, Messing, Gusseisen, Kunststoffe) variieren:

Werkzeugempfindlichkeit
Wärmeentwicklung
Spanverhalten
Empfohlene Schnitt- und Vorschubwerte

Weiche und duktilere Werkstoffe erlauben oft höhere Vorschübe; harte, spröde Werkstoffe erfordern schonendere Bearbeitung.

6.2 Werkzeugmaterialien & Beschichtungen

Schnellarbeitsstahl (HSS) – häufig genutzt
Hartmetall (HM) – für härtere Materialien
Beschichtungen (z. B. TiN, TiAlN) erhöhen Verschleißfestigkeit, reduzieren Reibung

6.3 Einfluss von Kühlschmierstoffen (KSS)

Die Wahl von KSS (Wasserlöslich, Öl oder Emulsion) beeinflusst:

Temperaturkontrolle
Späneabfuhr
Reibungsverhalten
Werkzeugstandzeit

Beim Reiben kann es sogar innere Kühlschmiermittelzufuhr geben, um optimale Schnittbedingungen zu gewährleisten.

7. Fehlerquellen & typische Probleme – und wie man sie vermeidet

7.1 Rattermarken / Schwingungen

Ungleichmäßige Zahnteilung bei Reibahlen hilft, Rattermarken zu vermeiden.
Falsche Werkzeugführung, instabile Aufspannung oder Resonanzen sind häufige Ursachen.

7.2 Werkzeugverschleiß & Überhitzung

Zu hohe Schnittgeschwindigkeit oder unzureichende Kühlung
Falsche Vorschubparameter
Abnutzung der Schneiden

7.3 Maßüberschreitung / Untermaß

Falsche Reibzugabe
Exzentrische Ausrichtung
Nicht gleichmäßiger Vorschub

7.4 Lochwelligkeit / ungleichmäßige Bohrung

Ungenügende Bohrqualität vor dem Reiben
Werkzeugversatz oder Führungsspiel

7.5 „Fressen“ / Materialanhaftung

Besonders bei Materialien wie Aluminium oder Kupfer möglich
Geeignete Werkzeugbeschichtungen, Schmiermittel oder Spanformer nötig

8. Praktische Tipps und Best Practices

Beginne mit einem stabilen Aufspannsystem und möglichst geringer Vibration
Vorbohren auf Untermaß, um die Reibzugabe zu sichern
Nutze geeignete Reibzugaben (z. B. 0,1 – 0,6 mm, abhängig vom Material)
Achte auf konstante Schmierung / Kühlung
Werkzeuge schärfen oder nachschleifen regelmäßig
Zwischendurch messen und kontrollieren
Bei Serienfertigung: Prozessüberwachung und Prozessstabilität sichern

9. Anwendung in der Praxis – Use Cases

Präzisionsbohrungen für Lagerbuchsen, Bolzenverbindungen
Passungen in Werkzeugmaschinen
Gehäusebearbeitung mit Schraubensenkungen
Feinmechanik, Maschinenbau, Automobilindustrie

Fazit

Bohren, Senken und Reiben sind drei eng miteinander verzahnte Verfahren, die in Kombination hervorragende Ergebnisse in der Fertigung ermöglichen. Bohren sorgt für schnellen Materialabtrag, Senken bereitet den Bohrungsrand vor, und Reiben bringt die finale Präzision. Wer die richtigen Werkzeuge, Parameter, Kühlung und Prozessführung beachtet, kann kleine Toleranzen, glatte Oberflächen und hohe Wiederholgenauigkeit realisieren.

Mit diesem Wissen hast du eine fundierte Grundlage, um technische Inhalte zu verfassen, Fertigungsprozesse zu optimieren oder einfach dein Verständnis dieser Kernverfahren der Zerspanung deutlich zu vertiefen.

Luft in wasser: ein umfassender leitfaden

Die Präsenz von Luft in Wasser ist ein fundamentales Phänomen, das sowohl natürliche als auch technische Systeme beeinflusst. Während ein gewisser Anteil an gelöstem Sauerstoff für aquatische Lebensformen unerlässlich ist, kann ein Übermaß oder ein Mangel an Luft zu erheblichen Problemen führen. In diesem Artikel werden wir die verschiedenen Aspekte von Luft in Wasser detailliert untersuchen, von den zugrundeliegenden physikalischen und chemischen Prozessen bis hin zu praktischen Anwendungen und Lösungen.

Physikalische und Chemische Grundlagen

Die Löslichkeit von Gasen in Wasser, einschließlich Luft, wird durch verschiedene Faktoren beeinflusst. Dazu gehören:

Temperatur: Je höher die Temperatur, desto geringer die Löslichkeit von Gasen.

Druck: Ein höherer Druck erhöht die Löslichkeit von Gasen (Henry-Gesetz).

Salzgehalt: Ein höherer Salzgehalt verringert die Löslichkeit von Gasen.

Die Luft, die in Wasser gelöst ist, besteht hauptsächlich aus Stickstoff (N₂) und Sauerstoff (O₂). Der gelöste Sauerstoff ist besonders wichtig, da er für die Atmung aquatischer Organismen und für viele chemische Reaktionen im Wasser benötigt wird.

Die Messung des Sauerstoffgehalts erfolgt in der Regel in Milligramm pro Liter (mg/L) oder als Prozentsatz der Sättigung. Moderne Messgeräte nutzen elektrochemische Sensoren oder optische Methoden, um präzise Ergebnisse zu liefern.

Ursachen und Auswirkungen von Luft in Wasser

Die Ursachen für Luft in Wasser sind vielfältig:

Natürliche Aeration: Durch Wind und Wellen wird Luft in Oberflächengewässer eingetragen.

Photosynthese: Wasserpflanzen und Algen produzieren Sauerstoff als Nebenprodukt der Photosynthese.

Technische Prozesse: In Wasseraufbereitungsanlagen wird Luft gezielt zugeführt, um organische Stoffe abzubauen oder unerwünschte Gase zu entfernen.

Leckagen und Kavitation: In Rohrleitungen und Pumpen können Luftblasen durch Leckagen oder Kavitation entstehen.

Die Auswirkungen von Luft in Wasser können sowohl positiv als auch negativ sein:

Positive Auswirkungen:

Förderung des Wachstums aquatischer Lebensformen.

Abbau organischer Schadstoffe in der Wasseraufbereitung.

Verbesserung des Geschmacks und der Klarheit von Trinkwasser.

Negative Auswirkungen:

Korrosion in Rohrleitungen und Anlagen.

Bildung von Ablagerungen und Biofilmen.

Beeinträchtigung von Messungen und Analysen.

Blasenbildung und Lärm in technischen Systemen.

Messmethoden und Analysen

Die Messung von gelöstem Sauerstoff ist ein wichtiger Bestandteil der Wasseranalyse. Es gibt verschiedene Methoden, um den Sauerstoffgehalt zu bestimmen:

Elektrochemische Sensoren: Diese Sensoren messen den Sauerstoffgehalt anhand der elektrischen Spannung, die durch die Reaktion von Sauerstoff mit einer Elektrode erzeugt wird.

Optische Sensoren: Diese Sensoren nutzen die Fluoreszenz von Farbstoffen, die durch Sauerstoff beeinflusst wird.

Titration (Winkler-Methode): Eine chemische Methode, bei der der Sauerstoffgehalt durch Titration mit einer Reagenzlösung bestimmt wird.

Neben dem Sauerstoffgehalt können auch andere Parameter wie Stickstoffgehalt, Kohlendioxidgehalt und pH-Wert gemessen werden, um ein umfassendes Bild der Wasserqualität zu erhalten.

Lösungen und Technologien

Um die Luft in Wasser zu kontrollieren und zu optimieren, werden verschiedene Technologien eingesetzt:

Entgasung: Verfahren zur Entfernung von gelösten Gasen aus Wasser, z.B. durch Vakuum- oder thermische Entgasung.

Aeration: Verfahren zur Zufuhr von Luft oder Sauerstoff in Wasser, z.B. durch Belüftung oder Begasung.

Filtration: Verfahren zur Entfernung von Partikeln und Luftblasen aus Wasser, z.B. durch Membranfiltration oder Sandfiltration.

Chemische Behandlung: Verfahren zur Reduktion von Sauerstoff oder zur Bindung von Gasen, z.B. durch Zugabe von Reduktionsmitteln oder Absorptionsmitteln.

Die Wahl der geeigneten Technologie hängt von den spezifischen Anforderungen und Bedingungen ab, z.B. von der Wasserqualität, der Anwendung und den Kosten.

Anwendungsbereiche

Luft in Wasser spielt in vielen Bereichen eine wichtige Rolle:

Trinkwasseraufbereitung: Entfernung unerwünschter Gase und Verbesserung der Wasserqualität.

Abwasserbehandlung: Abbau organischer Schadstoffe durch aerobe Mikroorganismen.

Aquakultur: Sicherstellung eines ausreichenden Sauerstoffgehalts für Fische und andere aquatische Organismen.

Industrielle Prozesse: Kontrolle des Sauerstoffgehalts in Kühlwasser, Prozesswasser und anderen Anwendungen.

Forschung und Entwicklung: Untersuchung der Auswirkungen von Sauerstoff auf biologische und chemische Prozesse.

Fazit

Die Kontrolle und Optimierung der Luft in Wasser ist entscheidend für viele Anwendungen. Durch ein tiefes Verständnis der physikalischen und chemischen Grundlagen, der Ursachen und Auswirkungen sowie der verfügbaren Technologien können wir die Wasserqualität verbessern und nachhaltige Lösungen entwickeln. Bleiben Sie informiert und nutzen Sie die neuesten Erkenntnisse, um Ihre Prozesse zu optimieren und die Umwelt zu schützen.

Deckenhalterung tv klappbar selber bauen

Deckenhalterung für TV klappbar selber bauen: Schritt-für-Schritt-Anleitung

Einführung

Eine klappbare Deckenhalterung für Ihren Fernseher ist eine praktische Lösung, um Platz zu sparen und gleichzeitig ein flexibles Seherlebnis zu gewährleisten. Eine solche Halterung ermöglicht es, den Fernseher bei Bedarf von der Decke herunterzuklappen und ihn wieder hochzuklappen, wenn er nicht verwendet wird. In diesem Artikel zeigen wir Ihnen, wie Sie eine klappbare Deckenhalterung für Ihren TV selbst bauen können. Dies spart nicht nur Geld, sondern gibt Ihnen auch die Möglichkeit, eine Halterung genau nach Ihren Bedürfnissen zu gestalten.

Vorteile einer klappbaren Deckenhalterung

Platzsparend: Eine Deckenhalterung ermöglicht es, den Fernseher platzsparend zu verstauen.
Flexibilität: Sie können den Fernseher in verschiedenen Winkeln positionieren, um die beste Sicht zu gewährleisten.
Ästhetik: Eine an der Decke montierte Halterung kann das Erscheinungsbild eines Raums aufgeräumter und moderner wirken lassen.
Sicher: Die richtige Installation sorgt dafür, dass der Fernseher sicher befestigt ist, was besonders in Haushalten mit Kindern oder Haustieren wichtig ist.

Materialien und Werkzeuge

Für den Bau einer klappbaren Deckenhalterung benötigen Sie folgende Materialien und Werkzeuge:

Materialien

Metallplatte (für die Basis der Halterung)
Metallarme (z. B. aus Aluminium oder Stahl) für die Klappmechanik
Scharniermechanismen (stabile, belastbare Scharniere für das Klappen)
Gasdruckfedern (um das Anheben und Absenken des Fernsehers zu erleichtern)
Schrauben und Muttern (zur Befestigung der Teile)
Montagewinkel (zur Befestigung der Halterung an der Decke)
Holzplatte oder Metallrahmen (je nach Fernsehergröße, um den Fernseher sicher zu befestigen)
Schraubensicherung (wie z.B. Loctite, um Schrauben gegen Lösen zu sichern)
Fernseher-Halterungsadapter (um den Fernseher an der Halterung zu montieren)
Sicherheitsseile oder Ketten (zusätzliche Sicherheit)

Werkzeuge

Bohrmaschine (mit Metall- und Holzbohrern)
Schraubendreher oder Akkuschrauber
Metallsäge oder Stichsäge (zum Zuschneiden von Metallarmen)
Schraubenschlüssel oder Ratschenschlüssel
Wasserwaage
Maßband
Schleifpapier (zum Entgraten der Metallteile)
Schutzbrille und Arbeitshandschuhe

Schritt-für-Schritt-Anleitung zum Bau einer klappbaren Deckenhalterung für TV

1. Planung und Vorbereitung

Bevor Sie mit dem Bau beginnen, planen Sie genau, wo die Deckenhalterung montiert werden soll. Messen Sie den Abstand zur Decke und die gewünschte Höhe, auf die der Fernseher herabgelassen werden soll. Stellen Sie sicher, dass die Decke die nötige Tragfähigkeit hat, um das Gewicht des Fernsehers und der Halterung zu tragen.

2. Auswahl der Materialien

Wählen Sie stabile und haltbare Materialien aus, die das Gewicht Ihres Fernsehers sicher tragen können. Metall ist in den meisten Fällen die beste Wahl für die tragenden Teile, während Holz als Adapterplatte für den Fernseher verwendet werden kann.

3. Bau der Basisplatte

Schneiden Sie eine Metallplatte auf die gewünschte Größe zu, die als Basis für Ihre Halterung dienen soll. Diese Platte wird direkt an der Decke befestigt. Bohren Sie Löcher in die Platte, um die Scharniere und Montagewinkel zu befestigen. Die Position der Löcher hängt von der Größe und dem Gewicht des Fernsehers sowie der gewünschten Positionierung ab.

4. Montage der Scharniermechanismen

Befestigen Sie die Scharniere an der Metallbasisplatte. Die Scharniere sollten robust genug sein, um das Gewicht des Fernsehers zu tragen und dennoch leicht genug, um das Klappen der Halterung zu ermöglichen. Verwenden Sie Schrauben und Muttern, um die Scharniere fest an der Platte zu befestigen. Sicherstellen, dass die Scharniere gleichmäßig verteilt sind, um eine stabile Klappmechanik zu gewährleisten.

5. Anbringung der Klapparme

Montieren Sie die Metallarme, die die klappbare Mechanik der Halterung ermöglichen. Diese Arme sollten mit den Scharnieren verbunden sein und lang genug sein, um den Fernseher in der gewünschten Höhe zu halten. Achten Sie darauf, dass die Arme frei schwingen können und keine Hindernisse beim Klappen bestehen.

6. Einbau der Gasdruckfedern

Gasdruckfedern sind entscheidend, um das Gewicht des Fernsehers beim Hoch- und Herunterklappen auszugleichen. Montieren Sie die Gasdruckfedern zwischen den Klapparmen und der Basisplatte, um eine sanfte und sichere Bewegung zu gewährleisten. Testen Sie die Bewegung und stellen Sie sicher, dass die Federn ausreichend Unterstützung bieten.

7. Befestigung der TV-Halterungsplatte

Befestigen Sie eine Holzplatte oder einen Metallrahmen, der als Adapter für die TV-Halterung dient, an den Klapparmen. Diese Platte muss sicher befestigt sein und die Bohrungen müssen mit den Montagepunkten des Fernsehers übereinstimmen. Verwenden Sie Schrauben und Muttern, um die Platte fest an den Klapparmen zu befestigen.

8. Montage an der Decke

Befestigen Sie die gesamte Halterung an der Decke. Verwenden Sie hierfür robuste Montagewinkel und Schrauben, die in der Lage sind, das gesamte Gewicht der Konstruktion zu tragen. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Halterung gerade montiert ist.

9. Sicherheit überprüfen

Überprüfen Sie alle Verbindungen und stellen Sie sicher, dass die Halterung sicher an der Decke montiert ist. Verwenden Sie Schraubensicherung, um sicherzustellen, dass alle Schrauben fest sitzen. Installieren Sie bei Bedarf zusätzliche Sicherheitsseile oder Ketten, um den Fernseher zusätzlich abzusichern.

10. Anbringen des Fernsehers

Montieren Sie den Fernseher an der Halterungsplatte gemäß den Anweisungen des Herstellers der TV-Halterung. Stellen Sie sicher, dass der Fernseher sicher befestigt ist und dass alle Kabel ordnungsgemäß verlegt sind.

11. Testen der Halterung

Testen Sie die Funktion der klappbaren Deckenhalterung. Klappen Sie den Fernseher vorsichtig nach unten und wieder nach oben, um sicherzustellen, dass die Mechanik einwandfrei funktioniert und der Fernseher sicher gehalten wird. Prüfen Sie die Gasdruckfedern und alle Befestigungspunkte auf Stabilität.

Fazit

Der Bau einer klappbaren Deckenhalterung für Ihren Fernseher ist ein anspruchsvolles, aber lohnendes DIY-Projekt. Mit den richtigen Materialien, Werkzeugen und einer sorgfältigen Planung können Sie eine funktionale und ästhetisch ansprechende Halterung schaffen, die Ihnen hilft, Platz zu sparen und gleichzeitig eine flexible Seherfahrung zu bieten. Achten Sie stets darauf, die Sicherheit zu gewährleisten und alle Komponenten ordnungsgemäß zu montieren, um ein sicheres und langlebiges Ergebnis zu erzielen.
