Kugelschienenführung – Alles, was Sie wissen müssen
Einführung in die Kugelschienenführung
Die Kugelschienenführung ist ein hochpräzises und effektives Führungs- und Lagerelement, das in zahlreichen industriellen Anwendungen eingesetzt wird. Sie ermöglicht eine reibungsarme, lineare Bewegung und ist bekannt für ihre hohe Stabilität und Langlebigkeit. In diesem Artikel werden wir die Funktionsweise, die verschiedenen Arten, die Vorteile und die Anwendungen der Kugelschienenführung im Detail beleuchten.
1. Funktionsweise der Kugelschienenführung

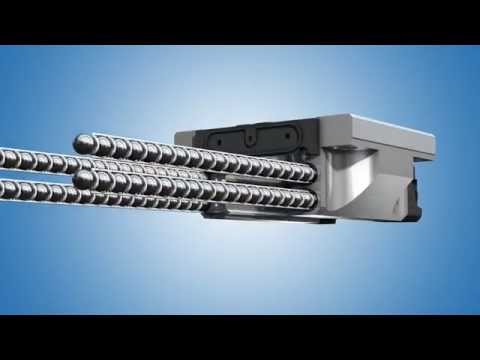

1.1 Aufbau und Komponenten
Eine typische Kugelschienenführung besteht aus mehreren Komponenten:
- Schiene: Die Schiene ist der fixe Teil, auf dem die Bewegung stattfindet. Sie ist in der Regel aus gehärtetem Stahl oder einem ähnlichen Material gefertigt, um hohe Belastungen auszuhalten.
- Wagen: Der Wagen ist der bewegliche Teil, der auf der Schiene läuft. Er enthält die Kugeln, die die reibungsarme Bewegung ermöglichen.
- Kugeln: Die Kugeln sind das zentrale Element der Kugelschienenführung. Sie reduzieren die Reibung zwischen dem Wagen und der Schiene und sorgen für eine gleichmäßige Bewegung.
1.2 Bewegungsprinzip
Die Kugeln laufen in speziellen Führungsrillen in der Schiene und im Wagen. Diese Anordnung ermöglicht eine präzise, lineare Bewegung mit minimalem Spiel. Die Kugeln sind so angeordnet, dass sie gleichmäßig über die gesamte Länge der Schiene verteilt sind, was zu einer optimalen Lastverteilung führt.
2. Arten von Kugelschienenführungen
2.1 Einfache Kugelschienenführung
Diese Bauweise ist die gebräuchlichste und eignet sich hervorragend für viele Anwendungen. Sie bietet eine hohe Tragfähigkeit und ist einfach zu installieren.
2.2 Präzisions-Kugelschienenführung
Präzisionsführungen sind speziell für Anwendungen konzipiert, bei denen höchste Genauigkeit erforderlich ist. Diese Führungen haben enge Toleranzen und sind ideal für Maschinen, die präzise Bewegungen erfordern.
2.3 Miniatur-Kugelschienenführung
Für Anwendungen mit begrenztem Platzangebot sind Miniaturführungen ideal. Sie bieten die gleichen Vorteile wie größere Modelle, sind jedoch kompakter und leichter.
2.4 Kugelschienenführung mit speziellen Beschichtungen
Einige Kugelschienenführungen verfügen über spezielle Beschichtungen, die die Reibung weiter reduzieren und die Lebensdauer der Komponenten erhöhen. Diese Führungen sind besonders in der Automobilindustrie und bei hochbelasteten Maschinen von Bedeutung.
3. Vorteile der Kugelschienenführung
3.1 Hohe Präzision
Kugelschienenführungen bieten eine hohe Genauigkeit und Wiederholbarkeit, was sie ideal für Anwendungen macht, bei denen präzise Bewegungen erforderlich sind.
3.2 Geringe Reibung
Durch die Kugelumlauftechnik wird die Reibung erheblich reduziert, was zu einer langen Lebensdauer der Komponenten und einem geringen Verschleiß führt.
3.3 Hohe Tragfähigkeit
Die robuste Bauweise ermöglicht es, hohe Lasten zu tragen, was sie für industrielle Anwendungen besonders geeignet macht.
3.4 Einfache Installation
Kugelschienenführungen sind relativ einfach zu installieren und erfordern keine komplexen Werkzeuge oder spezielle Kenntnisse.
3.5 Vielseitigkeit
Sie sind in einer Vielzahl von Größen und Ausführungen erhältlich und können in unterschiedlichen Anwendungen eingesetzt werden, von Maschinenbau bis Automatisierungstechnik.
4. Anwendungen der Kugelschienenführung
4.1 Maschinenbau
Im Maschinenbau finden Kugelschienenführungen Anwendung in CNC-Maschinen, Fräsmaschinen und Drehmaschinen, wo präzise Bewegungen und hohe Stabilität erforderlich sind.
4.2 Automatisierungstechnik
In automatisierten Fertigungslinien sorgen Kugelschienenführungen für reibungslose Bewegungen von Robotern und Förderbändern.
4.3 Medizintechnik
In der Medizintechnik werden Kugelschienenführungen in Geräten eingesetzt, die präzise Bewegungen erfordern, wie z.B. in chirurgischen Robotern.
4.4 Möbelbau
Kugelschienenführungen werden auch in modernen Möbeln verwendet, z.B. in ausziehbaren Schubladen oder mechanischen Klappmechanismen.
4.5 Fahrzeugtechnik
In der Fahrzeugtechnik kommen sie in verschiedenen Anwendungen zum Einsatz, wie z.B. in Schiebedächern oder elektrischen Fensterhebern.
5. Wartung und Pflege von Kugelschienenführungen
5.1 Regelmäßige Inspektion
Um die Lebensdauer und Funktionsfähigkeit der Kugelschienenführungen zu gewährleisten, ist eine regelmäßige Inspektion notwendig. Achten Sie auf Verschleiß und Beschädigungen an Schiene und Wagen.
5.2 Reinigung
Halten Sie die Führungen sauber, um eine reibungslose Bewegung zu gewährleisten. Verwenden Sie milde Reinigungsmittel und vermeiden Sie aggressive Chemikalien.
5.3 Schmierung
Eine regelmäßige Schmierung der Kugeln und Führungen sorgt dafür, dass die Reibung gering bleibt und die Lebensdauer der Komponenten verlängert wird.
6. Fazit
Die Kugelschienenführung ist ein unverzichtbares Element in vielen modernen Anwendungen, die präzise und reibungsarme Bewegungen erfordern. Mit ihren zahlreichen Vorteilen, wie hoher Tragfähigkeit, einfacher Installation und Vielseitigkeit, sind sie eine ausgezeichnete Wahl für viele Branchen. Durch regelmäßige Wartung und Pflege können Kugelschienenführungen ihre Leistung über viele Jahre hinweg optimal erbringen. Wenn Sie in Ihrer nächsten Konstruktion auf Präzision und Langlebigkeit setzen möchten, ist die Wahl einer Kugelschienenführung der richtige Schritt.
