Trapezgewindetriebe

Trapezgewindetriebe: Aufbau, Funktion und Anwendung

Ein Trapezgewindetrieb ist ein mechanisches Element, das in vielen Bereichen der Technik und des Maschinenbaus zum Einsatz kommt. Aufgrund seiner Robustheit und Präzision wird er häufig in Anwendungen verwendet, die eine zuverlässige Kraftübertragung und Bewegungsumsetzung erfordern. Trapezgewindetriebe zeichnen sich durch ein spezielles Gewindeprofil aus, das eine Kombination aus Tragfähigkeit und Reibungseigenschaften bietet.

Was ist ein Trapezgewindetrieb?

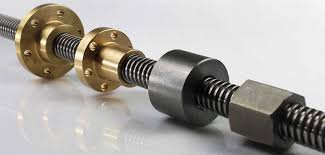

Ein Trapezgewindetrieb besteht aus einer Trapezgewindespindel und einer Trapezgewindemutter, die zusammenarbeiten, um eine lineare Bewegung zu erzeugen. Das Trapezgewinde hat eine spezielle Form, die aus einer flachen Oberseite und einem 30°-Flankenwinkel besteht. Diese Form bietet eine hohe Tragfähigkeit und eine gute Selbsthemmung, was bedeutet, dass der Gewindetrieb auch bei hohen Lasten stabil bleibt und sich nicht von selbst zurückdreht.

Typische Merkmale von Trapezgewindetrieben:

• Hohe Tragfähigkeit: Dank des robusten Gewindeprofils können Trapezgewindetriebe große Lasten tragen.
• Selbsthemmung: Die spezielle Gewindeform verhindert ein ungewolltes Zurückdrehen unter Last.
• Vielseitigkeit: Trapezgewindetriebe sind in verschiedenen Materialien und Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.

Aufbau und Eigenschaften von Trapezgewinden

1. Trapezgewindespindel

Die Trapezgewindespindel ist das Gewindeteil, das eine schraubenförmige Struktur aufweist. Es ist meist aus Stahl oder Edelstahl gefertigt und kann verschiedene Oberflächenbeschichtungen haben, um Korrosion zu verhindern und die Lebensdauer zu verlängern.

2. Trapezgewindemutter

Die Trapezgewindemutter passt genau zur Spindel und ermöglicht die Drehbewegung, die in eine lineare Bewegung umgewandelt wird. Diese Muttern können aus verschiedenen Materialien bestehen, darunter Bronze, Messing, Kunststoff oder auch Stahl. Das Material der Mutter wird oft basierend auf den Anforderungen an Reibung, Tragfähigkeit und Verschleißfestigkeit gewählt.

3. Gewindeprofil

Das Trapezgewinde hat ein Profil mit einem 30°-Flankenwinkel und einer flachen Ober- und Unterseite. Diese Form ist ideal, um hohe axiale Kräfte zu übertragen und gleichzeitig eine gewisse Selbsthemmung zu bieten.

4. Dimensionen und Toleranzen

Trapezgewinde sind in verschiedenen Abmessungen und Toleranzklassen erhältlich, die je nach Anwendung und Präzisionsanforderungen ausgewählt werden. Die DIN 103 ist die Norm, die die Abmessungen und Toleranzen von Trapezgewinden in Deutschland regelt.

Funktionsweise von Trapezgewindetrieben

Ein Trapezgewindetrieb funktioniert durch das Zusammenspiel von Spindel und Mutter. Wenn die Spindel gedreht wird, bewegt sich die Mutter entlang der Spindelachse. Diese Drehbewegung wird in eine lineare Bewegung umgewandelt, was es ermöglicht, Lasten zu heben, zu senken oder zu verschieben.

Arbeitsweise:

1. Drehung der Spindel: Die Trapezgewindespindel wird durch eine externe Kraft, wie einen Motor oder eine Handkurbel, gedreht.
2. Bewegung der Mutter: Die Trapezgewindemutter, die auf der Spindel sitzt, bewegt sich entlang der Spindelachse, sobald diese sich dreht.
3. Kraftübertragung: Durch die Drehbewegung und das spezielle Gewindeprofil wird eine große axiale Kraft übertragen, die für das Heben oder Senken der Last verantwortlich ist.

Anwendungsgebiete von Trapezgewindetrieben

Trapezgewindetriebe finden in vielen Bereichen Anwendung, darunter:

• Maschinenbau: Zum Beispiel in CNC-Maschinen oder Werkzeugmaschinen, wo präzise Bewegungen erforderlich sind.
• Transporttechnik: In Hebezeugen und Aufzügen für die sichere Bewegung schwerer Lasten.
• Automatisierungstechnik: In Aktuatoren und Stellantrieben für die Steuerung und Regelung von Maschinen.
• Medizintechnik: Für verstellbare Krankenbetten oder Röntgentische, bei denen Genauigkeit und Zuverlässigkeit entscheidend sind.
• Luft- und Raumfahrt: Für die Steuerung von Flugzeugklappen und andere präzise Steuerungsmechanismen.

Vor- und Nachteile von Trapezgewindetrieben

Vorteile:

• Hohe Tragfähigkeit: Ideal für Anwendungen, die hohe Lasten erfordern.
• Selbsthemmung: Verhindert ein Rückdrehen unter Last, was eine zusätzliche Sicherheitsmaßnahme darstellt.
• Robustheit: Geeignet für raue Umgebungen und Anwendungen, bei denen Verschleißfestigkeit wichtig ist.
• Einfache Herstellung: Relativ einfache Herstellung und Bearbeitung im Vergleich zu Kugelgewindetrieben.

Nachteile:

• Höhere Reibung: Aufgrund der größeren Kontaktfläche im Gewinde ist die Reibung höher als bei Kugelgewindetrieben.
• Weniger effizient: Die höhere Reibung führt zu einem geringeren Wirkungsgrad.
• Verschleiß: Bei hohen Lasten und häufiger Nutzung können Verschleißerscheinungen schneller auftreten.

Wartung und Pflege

Um die Lebensdauer eines Trapezgewindetriebs zu verlängern, sind regelmäßige Wartungsarbeiten erforderlich:

• Schmierung: Regelmäßiges Schmieren reduziert die Reibung und den Verschleiß. Es sollte ein geeignetes Schmiermittel verwendet werden, das die Reibung minimiert und die Lebensdauer der Komponenten verlängert.
• Reinigung: Entfernen Sie regelmäßig Schmutz und Ablagerungen, die sich im Gewinde ansammeln könnten.
• Überprüfung auf Verschleiß: Inspektionen auf Anzeichen von Verschleiß oder Beschädigung sind wichtig, um den sicheren Betrieb zu gewährleisten.

Auswahlkriterien für Trapezgewindetriebe

Bei der Auswahl eines Trapezgewindetriebs sind mehrere Faktoren zu berücksichtigen:

• Belastbarkeit: Die maximale Last, die der Gewindetrieb tragen soll.
• Geschwindigkeit: Die Geschwindigkeit, mit der die Mutter entlang der Spindel bewegt werden soll.
• Präzision: Die Genauigkeit, die in der Anwendung erforderlich ist.
• Umgebungsbedingungen: Faktoren wie Feuchtigkeit, Staub oder Chemikalien, die den Betrieb beeinflussen können.
• Material: Abhängig von den Umgebungsbedingungen und der Anwendung, z.B. Stahl für hohe Belastungen oder Kunststoff für geringere Reibung.

Zusammenfassung

Trapezgewindetriebe sind unverzichtbare Komponenten in vielen mechanischen Anwendungen, die eine präzise und robuste Kraftübertragung erfordern. Mit ihrer hohen Tragfähigkeit und der Fähigkeit zur Selbsthemmung bieten sie eine zuverlässige Lösung für eine Vielzahl von industriellen und technischen Anwendungen. Die richtige Auswahl, Wartung und Pflege von Trapezgewindetrieben sind entscheidend, um eine lange Lebensdauer und einen sicheren Betrieb zu gewährleisten.
